Ürün ayrıntıları:
|
Tasarım standardı: JIS F7352-1996
Test standardı: JIS F7400-1996
Test Basıncı: Vücut-1.05Mpa, Koltuk-0.77Mpa
JIS B2220-5K'ye göre flens boyutu
*DN15-DN40 vidalı kapağıyla, DN50-DN65 vidalı kapağıyla

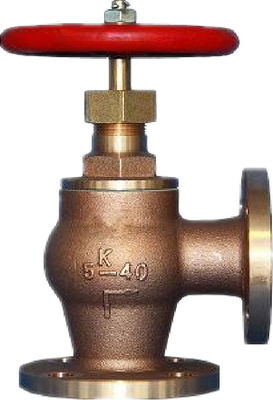

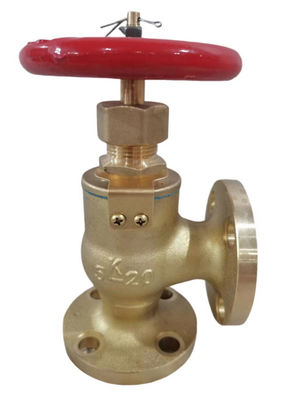

* Denizli vida aşağı kontrol açı valfi ayrıca açı SDNR valfi veya açı SDNR küre valfi olarak da adlandırılabilir.
1-Body: Bronz (BC6) / Bakır
2-Disk:Bronz (BC6) / Bakır
3-Stem: Bakır (C3771BD)
4-Bonnet:Bronz (BC6) / Bakır
5-Handwheel: dökme demir (FC200)
| IMPA Kodu | Boyut | L1 | D | C | Bolt Hole numarası | h | t | H | D2 |
| 751061 | 15 | 55 | 80 | 60 | 4 | 12 | 9 | 120 | 80 |
| 751062 | 20 | 60 | 85 | 65 | 4 | 12 | 10 | 130 | 100 |
| 751063 | 25 | 65 | 95 | 75 | 4 | 12 | 10 | 145 | 125 |
| 751064 | 32 | 80 | 115 | 90 | 4 | 15 | 12 | 150 | 125 |
| 751065 | 40 | 85 | 120 | 95 | 4 | 15 | 12 | 165 | 140 |
| 751066 | 50 | 100 | 130 | 105 | 4 | 15 | 14 | 200 | 140 |
| 751067 | 65 | 115 | 155 | 130 | 4 | 15 | 14 | 220 | 160 |
İlgili kişi: Mr. Max
