Ürün ayrıntıları:
|

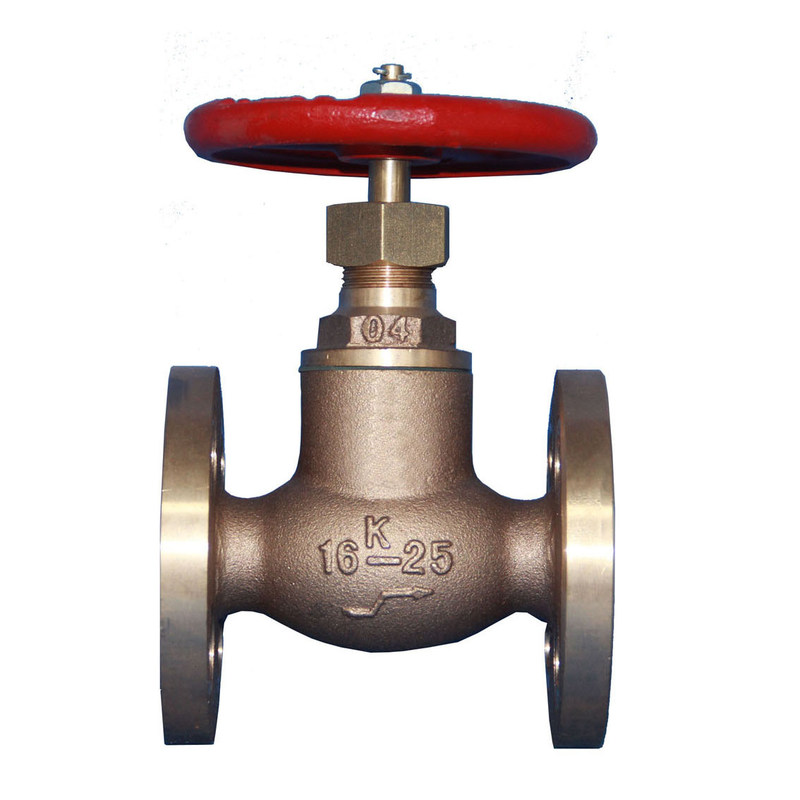

Deniz Bronze Globe Valve JIS F7409 16K
| IMPA 751071 | F7409 16K15 |
| IMPA 751072 | F7409 16K20 |
| IMPA 751073 | F7409 16K25 |
| IMPA 751074 | F7409 16K32 |
| IMPA 751075 | F7409 16K40 |
Marine Screw Down Check Globe Valve aynı zamanda marine SDNR Valve, marine stop check valve, marine globe non reuturn valve, marine globe check valve.. vb olarak da adlandırılır.
Fonksiyon: boru sistemini aç/kapay ve ortamın geri akışını önle.
Tasarım standardı: JIS F7409-1996
Test standardı: JIS F7400-1996
Test Basıncı: Vücut-3.3Mpa, Koltuk-2.42Mpa
JIS B2220-16K'ye göre flens boyutu
1-Beden: Bronz (BC6) / Bakır
2-Disk: Bronz (BC6) / Bakır
3-Stem: Bakır (C3771BD)
4-Bonet:Bronz (BC6) / Bakır
5-Handwheel: dökme demir (FC200)
| IMPA Kodu | Boyut | L | D | C | Bolt Hole numarası | h | t | H | D2 |
| 751071 | 15 | 110 | 95 | 70 | 4 | 15 | 12 | 130 | 80 |
| 751072 | 20 | 120 | 100 | 75 | 4 | 15 | 14 | 140 | 100 |
| 751073 | 25 | 130 | 125 | 90 | 4 | 19 | 14 | 160 | 125 |
| 751074 | 32 | 160 | 135 | 100 | 4 | 19 | 16 | 170 | 125 |
| 751075 | 40 | 180 | 140 | 105 | 4 | 19 | 16 | 190 | 140 |
Tasarım / boyutlar mallarla farklı olabilir, sipariş verirken lütfen bizimle kontrol edin.
