Ürün ayrıntıları:
|

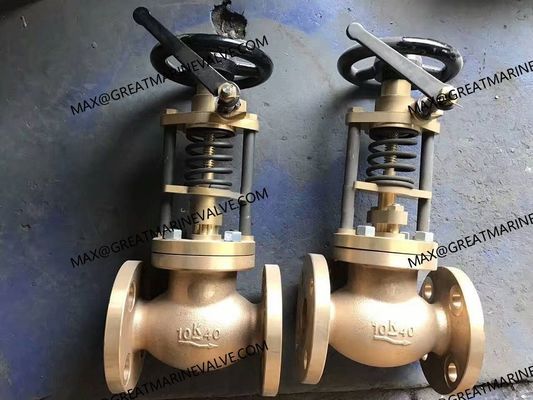

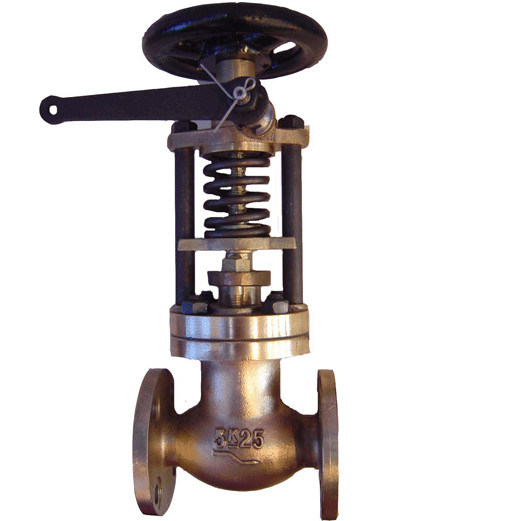

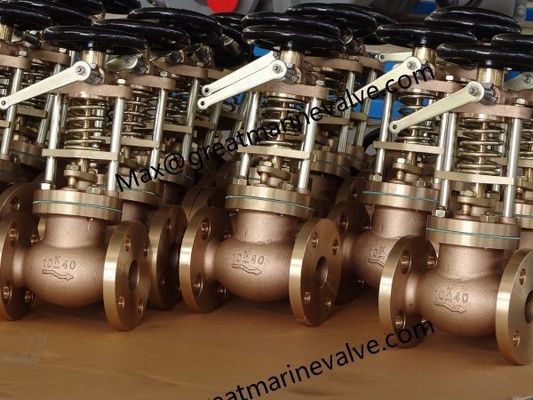

Deniz acil durum kapatma vanaları acil durumlarda yakıt yağı boru hattını kapatmak için kullanılır. Kılavuzluk kaldıraç veya hava silinderi ile yapılabilir. Uzaktan kumanda hava silinderi ile gerçekleştirilir.
İşlem türü: El (Lever) veya Pnömatik (hava silindir)
Tasarım standardı: JIS F7399-1996
Test standardı: JIS 7400-1996
Hidrolik Test Basıncı:Vücut- 0.7Mpa, Koltuk- 0.2Mpa,Hızlı kapanma için mühür- 0.1Mpa
JIS B2220 - 5K'ye göre flens boyutu
Vücut: Bronz veya Bakır
Bonet: Tunç veya Bakır
Koltuk: Brone veya Brass
Disk: Brone veya Brass
Kök: Bakır (C3771BD)
Hava Silindir: Bakır
Spindle Operasyonu: SUS403
Operasyon Kılavuz: SUS403
El tekerleği: FC200
Asbest dışı dikiş:
| DN | d | L | D | C | Bolt Hole NO. | Bolt delik çapı | Flanş kalınlığı | H | D2 |
| 5K15 | 15 | 100 | 80 | 60 | 4 | 12 | 10 | 265 | 120 |
| 5K20 | 20 | 110 | 85 | 65 | 4 | 12 | 10 | 265 | 120 |
| 5K25 | 25 | 120 | 95 | 75 | 4 | 12 | 10 | 265 | 120 |
| 5K40 | 40 | 160 | 120 | 95 | 4 | 15 | 12 | 310 | 140 |
| 5K50 | 50 | 210 | 130 | 105 | 4 | 15 | 14 | 335 | 160 |
| 5K65 | 65 | 250 | 155 | 130 | 4 | 15 | 14 | 395 | 180 |
| 5K80 | 80 | 280 | 180 | 145 | 4 | 19 | 18 | 420 | 180 |
| 10K15 | 15 | 110 | 95 | 70 | 4 | 15 | 12 | 265 | 120 |
| 10K20 | 20 | 120 | 100 | 75 | 4 | 15 | 14 | 265 | 120 |
| 10K25 | 25 | 130 | 125 | 90 | 4 | 19 | 14 | 265 | 120 |
| 10K40 | 40 | 180 | 140 | 105 | 4 | 19 | 16 | 310 | 140 |
| 10K50 | 50 | 220 | 155 | 120 | 4 | 19 | 16 | 335 | 160 |
| 10K65 | 65 | 270 | 175 | 140 | 4 | 19 | 18 | 395 | 180 |
| 10K80 | 80 | 300 | 185 | 150 | 8 | 19 | 18 | 420 | 180 |
Tasarım / boyutlar mallarla farklı olabilir, sipariş verirken lütfen bizimle kontrol edin.
