Ürün ayrıntıları:
|
Tasarım standardı: JIS F7351-1996
Test standardı: JIS F7400-1996
Test Basıncı: Vücut-1.05Mpa, Koltuk-0.77Mpa
JIS F2220-5K'ye göre flens boyutu
*DN15-DN40 vidalı kapağıyla, DN50-DN65 vidalı kapağıyla

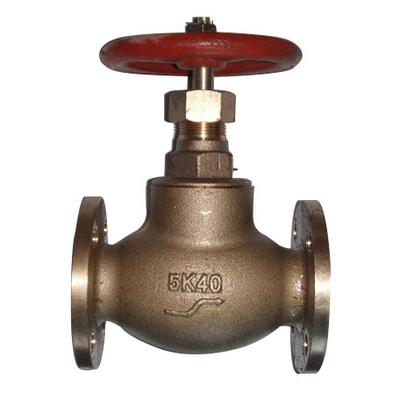

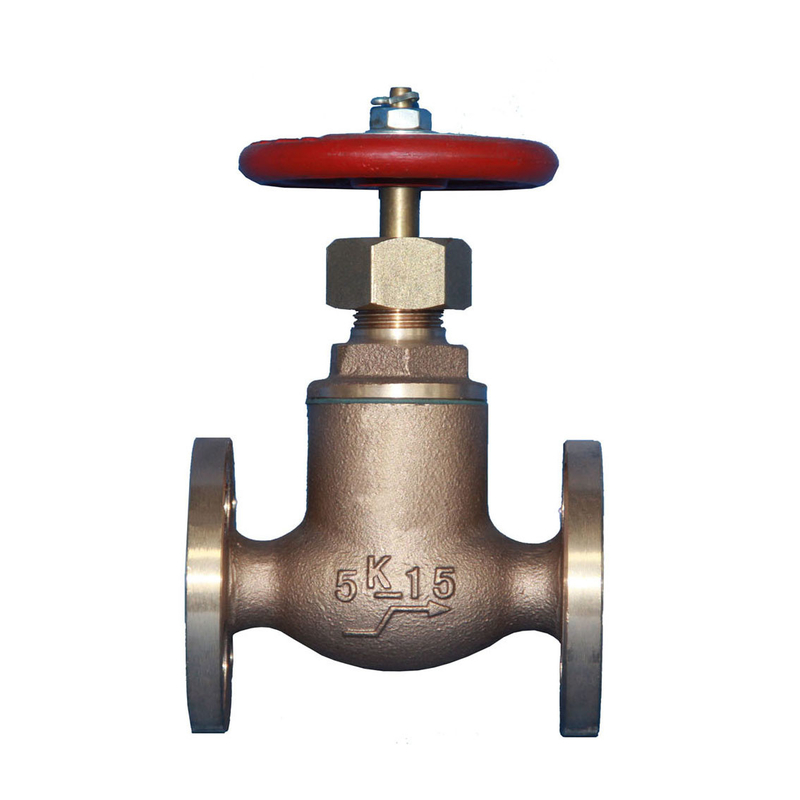

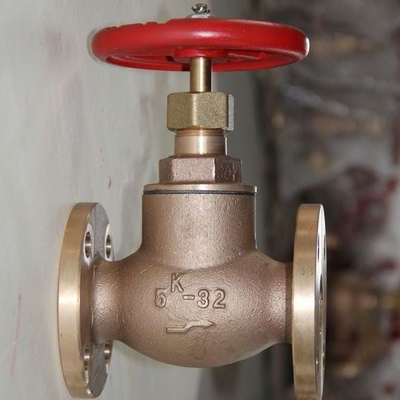

* Deniz Bronz Vuruşlu Aşağı Kontrol Küre Valfi, deniz bronz SDNR Küre valfi veya SDNR valfi, küre kontrol valfi, dur kontrol valfi olarak da adlandırılabilir.
1-Beden: Bronz (BC6)
2-Disk: Bronz (BC6)
3-Stem: Bakır (C3771BD)
4-Bonnet:Bronz (BC6)
5-Handwheel: dökme demir (FC200)
| IMPA Kodu | Boyut | Yüz yüze (L) | Flanş diametri. | Çıkış (C) | Bolt Hole numarası | h | t | H | D2 |
| 751051 | 15 | 100 | 80 | 60 | 4 | 12 | 9 | 130 | 80 |
| 751052 | 20 | 110 | 85 | 65 | 4 | 12 | 10 | 140 | 100 |
| 751053 | 25 | 120 | 95 | 75 | 4 | 12 | 10 | 160 | 125 |
| 751054 | 32 | 140 | 115 | 90 | 4 | 15 | 12 | 170 | 125 |
| 751055 | 40 | 160 | 120 | 95 | 4 | 15 | 12 | 190 | 140 |
| 751056 | 50 | 210 | 130 | 105 | 4 | 15 | 14 | 235 | 140 |
| 751057 | 65 | 250 | 155 | 130 | 4 | 15 | 14 | 260 | 160 |
Tasarım / boyutlar mallarla farklı olabilir, sipariş verirken lütfen bizimle kontrol edin.
