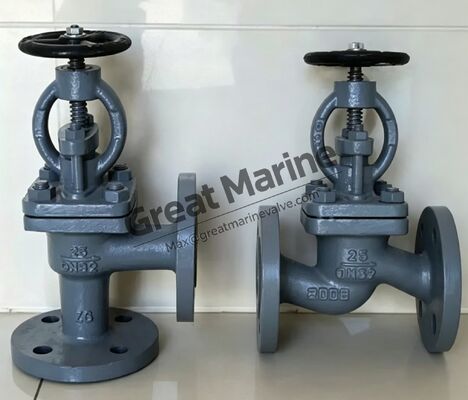

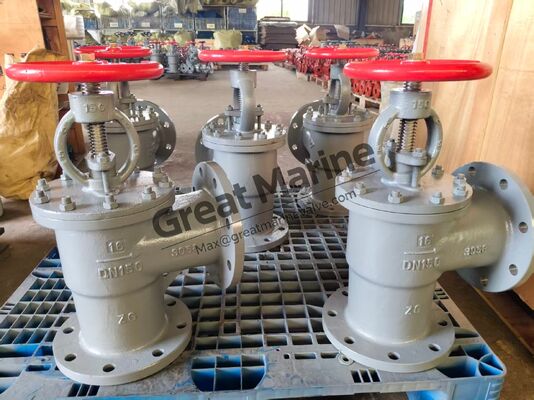

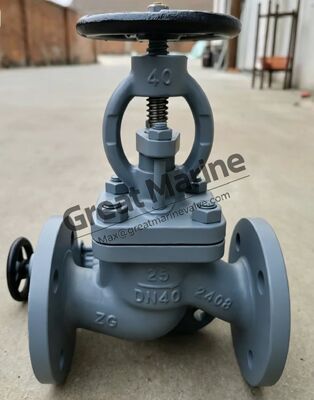

GB/T 585-2008 Deniz Dökme Çelik Flanşlı SDNR Vanalar
Tip A,Tip AS,Tip B,Tip BS
GB/T 584 bir ulusal standart numarasıdır, ürün modeli değil. Mevcut sürüm GB/T 585-2008, eski sürüm GB/T 585-1999'un yerini almıştır. Gemi boru sistemleri için deniz dökme çelik flanşlı küresel vanaların tasarımı, imalatı, denetimi ve kabulü için gereksinimleri belirtir.
Temel Parametreler
- Tipler
- Tip A: Düz geçişli; Tip B: Açılı tip (eski ulusal standart, GB/T 569 deniz flanşına göre)
- Tip AS: Düz geçişli; Tip BS: Açılı tip (GB/T 2501'e göre, ISO flanşına eşdeğer, ihracata yönelik gemiler için uygundur)
- Nominal Basınç PN: 1.0, 1.6, 2.5, 4.0, 6.4 MPa
- Nominal Çap DN: DN20～DN300
- Uygulanabilir Ortamlar: Tatlı su, deniz suyu, yakıt yağı, madeni yağ, buhar
- PN1.0-2.5: Ortam sıcaklığı ≤300 °C
- PN4.0-6.4: Ortam sıcaklığı ≤400 °C
- Tipik Malzemeler
- Vana gövdesi / Kapak: ZG275-485 dökme çelik
- Vana mili: 20Cr13 paslanmaz çelik
- Vana diski: karbon çeliği, oturma yüzeyi paslanmaz çelik ile sert yüzeylenmiş
Eşleşen Flanş Standartları
- Tip A/B flanşları: GB/T 569 (deniz entegre flanşı)
- Tip AS/BS flanşları: GB/T 2501 (ISO 2084'e eşdeğer)
İlgili Serilerle Karşılaştırma
- GB/T 584-2008: Dökme çelik küresel vana (stop vana)
- GB/T 585-2008: Dökme çelik çekvalf, genellikle set olarak birlikte satın alınır
GB/T584AS Küresel Vana
Teknik Özellik
Tasarım Standardı GB/T585-2008
Yüz Yüze Standart GB/T11698-2008(ISO5752)
Test Standardı GB/T600-2008(ISO5208)
Flanş Standardı GB/T2501-2010(ISO2084)
Uygulama Tatlı Su, hava veya gaz, Yakıt Yağı, Madeni Yağ ve Buhar için 205℃ veya altında deniz boru hatlarında kullanılır
Malzeme
Parça No. Sınıf S Sınıf B
1- Gövde Dökme Çelik ZG275-485 Dökme Demir ZG275-485
2- Yuva Paslanmaz Çelik 2Cr13 Bronz ZCuSn10Zn2
3- Disk Paslanmaz Çelik 2Cr13 Pirinç QAl9-2
4- Mil Paslanmaz Çelik 1Cr12 Bronz ZCuAl9Mn2
