GB/T 584‐2008 Denizci dökme çelik flanslı küre valfleri
GB/T 584 birUlusal standart numara, bir ürün modeli değil.GB/T 584‐2008GB/T 584‐1999, eski sürümünün yerini alıyor. Gemiler için boru sistemleri için deniz döküm çelik flansalı küre valflerinin tasarımı, üretimi, denetimi ve kabulü için gereksinimleri belirler.
Temel parametreler
- Türleri

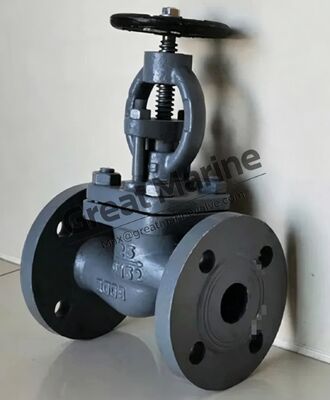

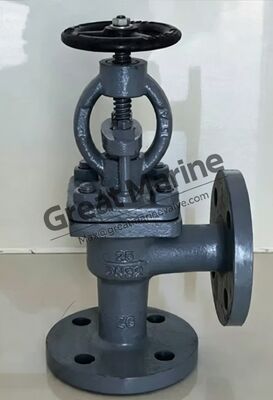

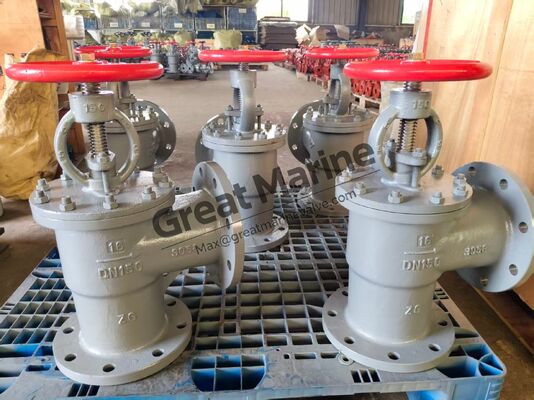

- Tip A: Düz; Tip B: Köşel desen (eski ulusal standart, GB/T 569 deniz flensine göre flens)
- Tipi AS: Düz; Tipi BS: Köşel desen (GB/T 2501 başına, ISO flensine eşdeğer, ihracat odaklı gemiler için uygundur)
- Adli basınç PN: 1.0, 1.6, 2.5, 4.0, 6.4 MPa
- Adı çapı DN: DN20DN300
- Uygulanabilir Medya: Tatlı su, deniz suyu, yakıt yağı, yağlama yağı, buhar
- PN1.0-2.5: Orta sıcaklık ≤300 °C
- PN4.0-6.4: Orta sıcaklık ≤400 °C
- Tipik Malzemeler
- Valf gövdesi / bonet: ZG275-485 dökme çelik
- Valf sapı: 20Cr13 paslanmaz çelik
- Valf diski: karbon çelik, oturma yüzü paslanmaz çelikle sertleştirilmiş
Eşleşen Flanş Standartları
- A/B tipi flensler:GB/T 569(Denizcilik bütünleşik flens)
- AS/BS tipi flensler:GB/T 2501(ISO 2084'e eşdeğer)
İlgili Dizilerle Karşılaştırma
- GB/T 584‐2008: dökme çelikKüre valfi (kapak valfi)
- GB/T 585‐2008: dökme çelikKontrol valfi, sıklıkla bir set olarak birlikte alınır
GB/T584AS Küresel Valf
Teknik Özellik
Tasarım standardı GB/T584-2008
Yüz yüze Standart GB/T11698-2008 ((ISO5752)
Test Standartı GB/T600-2008 ((ISO5208)
Standart Flange. GB/T2501-2010 ((ISO2084)
Uygulama Temiz Su, Hava veya Gaz, Yakıt Yağı, Lub.oil ve Buhar'ın deniz boru hatları için 205°Cor altında kullanılır
Malzeme
Bölüm Nr. S sınıfı Sınıf B
1- Vücut Atık çelik ZG275-485 Atık demir ZG275-485
2- Koltuk Paslanmaz çelik 2Cr13 Bronz ZCuSn10Zn2
3- Disk Paslanmaz çelik 2Cr13 Bakır QAl9-2
4- Kök Paslanmaz çelik 1Cr12 Bronz ZCuAl9Mn2
