Ürün ayrıntıları:
|

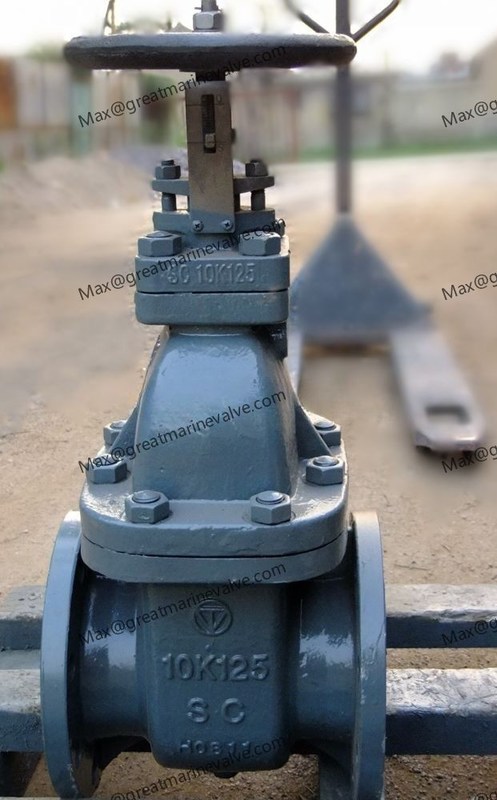

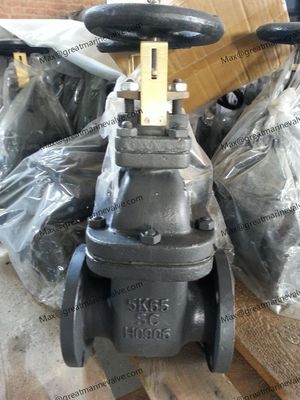

Çin Deniz Atık Çelik Kapı Valfi JIS F7366 10K:
Deniz dökme çelik kapı valfi, yakıt yağı, yağlama yağı, buhar, su borusu sisteminde 300 derece santigratın üzerinde olmayan sıcaklıkta ortamın açılmasını ve kapanmasını kontrol etmek için kullanılır.
Tasarım standardı: JIS F7366-1996
Test standardı: JIS 7400-1996
Hidrolik Test Basıncı: Beden- 2.1Mpa, Koltuk-1.54Mpa
JIS B2220 - 10K uyarınca flens boyutu
Vücut: dökme çelik ((SC450)
Bonet:Şekil çelik ((SC450)
Koltuk: Bronz (BC6) veya paslanmaz çelik (2Cr13)
Disk:Bronz (BC6) veya paslanmaz çelik (2Cr13)
Kök: Bakır (C3771BD) veya SUS403
Asbest dışı dikiş:
Paketleme bezleri: Bronz (BC6) veya paslanmaz çelik (2Cr13)
El tekerleği: FC200 (Dökme demir)
| Boyut | L | Flanş diametri. | Çıkış (C) | Bolt Hole numarası | h | t | H | D2 |
| 50 | 200 | 155 | 120 | 4 | 19 | 16 | 300 | 140 |
| 65 | 220 | 175 | 140 | 4 | 19 | 18 | 350 | 160 |
| 80 | 230 | 185 | 150 | 8 | 19 | 18 | 400 | 180 |
| 100 | 250 | 210 | 175 | 8 | 19 | 18 | 450 | 200 |
| 125 | 270 | 250 | 210 | 8 | 23 | 20 | 520 | 224 |
| 150 | 290 | 280 | 240 | 8 | 23 | 22 | 580 | 280 |
| 200 | 310 | 330 | 290 | 12 | 23 | 22 | 700 | 355 |
| 250 | 340 | 400 | 355 | 12 | 25 | 24 | 840 | 400 |
| 300 | 380 | 445 | 400 | 16 | 25 | 24 | 960 | 450 |
| 350 | 420 | 490 | 445 | 16 | 25 | 26 | 1050 | 500 |
| 400 | 480 | 560 | 510 | 16 | 27 | 28 | 1150 | 560 |
Tasarım / boyutlar mallarla farklı olabilir, sipariş verirken lütfen bizimle kontrol edin.
