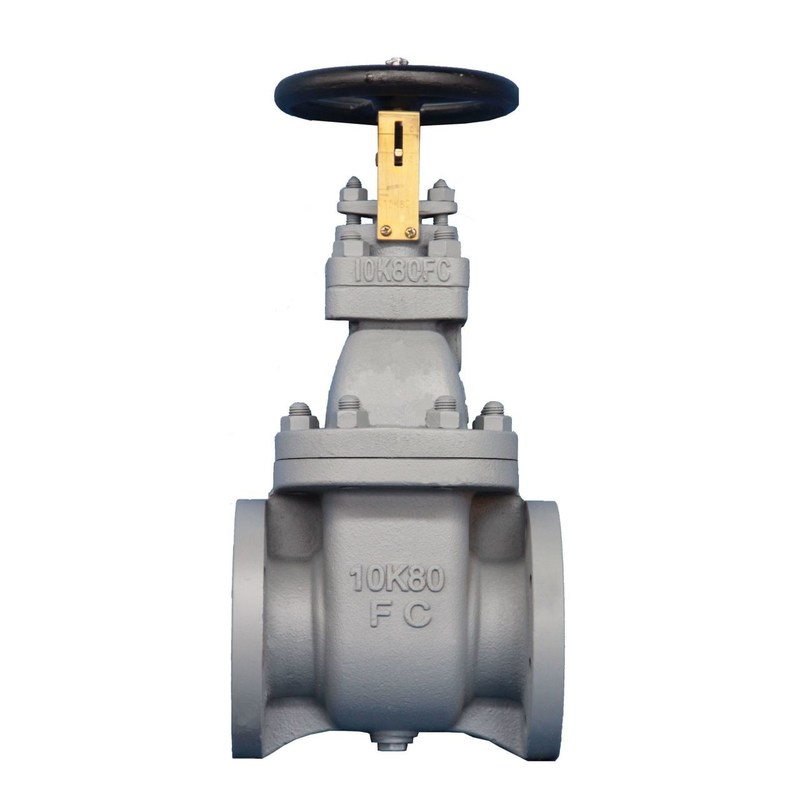

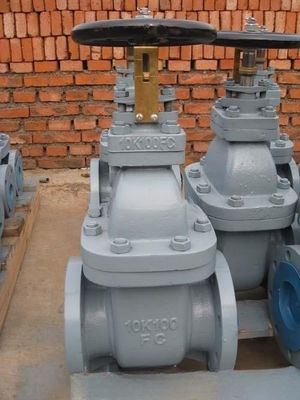

Denizci dökme demir kapı valfi JIS F7364 10K:
Tasarım standardı: JIS F7364-1996
Test standardı: JIS 7400-1996
Hidrolik Test Basıncı: Beden- 2.1Mpa, Koltuk-1.54Mpa
JIS B2220 - 10K uyarınca flens boyutu
Ana malzeme:
Vücut: FC200 (Dökme Demir)
Bonet: FC200 (Dökme Demir)
Disk: Bronz (BC6) veya SCS2 (2Cr13)
Koltuk: Bronz (BC6) veya SCS2 (2Cr13)
Kök: Bakır (C3771BD) veya SUS403
Asbest dışı dikiş:
Paketleme bez: Bronz (BC6) veya SCS2 ((2Cr13)
El tekerleği: FC200 (Dökme demir)
Ana Boyut Listesi ((mm):
| Boyut | L | Flanş diametri. | Çıkış (C) | Çukur (nxh) | t | H | Ağırlık |
| 50 | 200 | 155 | 120 | 4-19 | 20 | 300 | 19.4 |
| 65 | 220 | 175 | 140 | 4-19 | 22 | 350 | 27.6 |
| 80 | 230 | 185 | 150 | 8-19 | 22 | 400 | 33 |
| 100 | 250 | 210 | 175 | 8-19 | 24 | 450 | 45.8 |
| 125 | 270 | 250 | 210 | 8-23 | 24 | 520 | 65.9 |
| 150 | 290 | 280 | 240 | 8-23 | 26 | 580 | 86 |
| 200 | 320 | 330 | 290 | 12-23 | 26 | 700 | 136 |
| 250 | 380 | 400 | 355 | 12-25 | 30 | 840 | 230 |
| 300 | 440 | 445 | 400 | 16-25 | 32 | 960 | 331 |
| 350 | 500 | 490 | 445 | 16-25 | 34 | 1050 | 433 |
| 400 | 590 | 560 | 510 | 16-27 | 36 | 1150 | 597 |
Tasarım / boyutlar mallarla farklı olabilir, sipariş verirken lütfen bizimle kontrol edin.
