Deniz atık demir kapı valfi JIS F7363 5K çizim

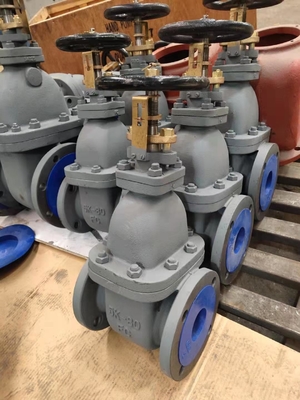

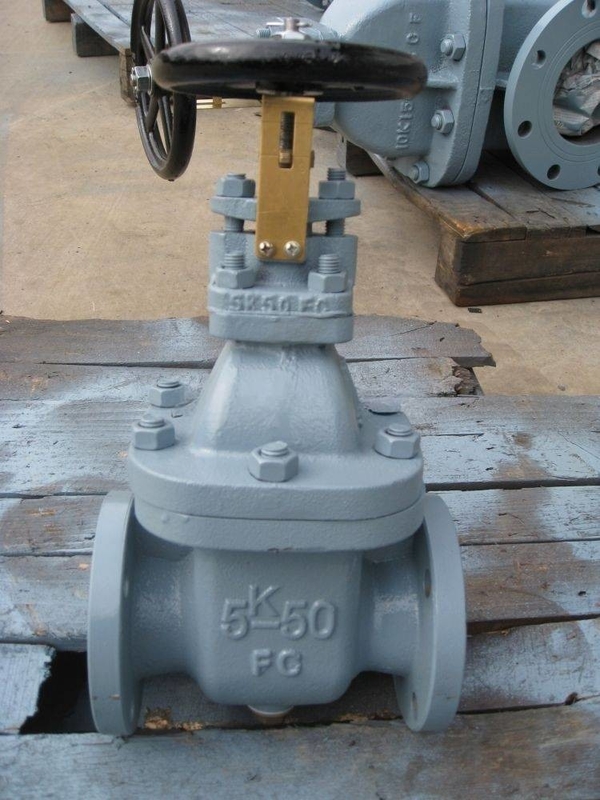

Çin Denizcilik Dökme Demir Kapı Valfi JIS F7363 5K:
Marine Gate Valve, yakıt yağı borularını, yağlama, su, buhar borularını 120 derece santigrat veya daha düşük sıcaklıklarda açmak ve kapatmak için kullanılır.
Tasarım standardı: JIS F7363-1996
Test standardı: JIS 7400-1996
Hidrolik test basıncı:
DN400 ve aşağı: Vücut- 1.05Mpa, Koltuk- 0.77Mpa (DN400'ün üzerinde değil).
DN450~DN600: Vücut-0.75Mpa, Koltuk-0.55Mpa
JIS B2220 - 5K'ye göre flens boyutu
Ana malzeme:
Vücut: FC200/HT200 (Yayılan Demir)
Bonet: FC200/HT200 (Dökme Demir)
Disk: Bronz (BC6) veya SCS2 (2Cr13)
Koltuk: Bronz (BC6) veya SCS2 (2Cr13)
Kök: Bakır (C3771BD) veya SUS403
Asbest dışı dikiş:
Paketleme bezi: Bronz (BC6) / Bakır / Karbonlu Çelik
El tekerleği: FC200/HT200 (Yayla)
Ana Boyut Listesi ((mm):
| Boyut | L | Flanş diametri. | Çıkış (C) | Bolt Hole numarası | h | t | H | D2 |
| 50 | 180 | 130 | 105 | 4 | 15 | 16 | 285 | 125 |
| 65 | 190 | 155 | 130 | 4 | 15 | 18 | 330 | 140 |
| 80 | 200 | 180 | 145 | 4 | 19 | 18 | 380 | 160 |
| 100 | 230 | 200 | 165 | 8 | 19 | 20 | 430 | 180 |
| 125 | 250 | 235 | 200 | 8 | 19 | 20 | 495 | 200 |
| 150 | 270 | 265 | 230 | 8 | 19 | 22 | 560 | 224 |
| 200 | 290 | 320 | 280 | 8 | 23 | 24 | 680 | 280 |
| 250 | 330 | 385 | 345 | 12 | 23 | 26 | 800 | 355 |
| 300 | 370 | 430 | 390 | 12 | 23 | 28 | 920 | 400 |
| 350 | 410 | 480 | 435 | 12 | 25 | 30 | 1000 | 450 |
| 400 | 470 | 540 | 495 | 16 | 25 | 30 | 1100 | 500 |
| 450 | 500 | 605 | 555 | 16 | 25 | 30 | 1420 | 560 |
Tasarım / boyutlar mallarla farklı olabilir, sipariş verirken lütfen bizimle kontrol edin.
